電梯監控無線網橋如何安裝？

類別：行業資訊 發布時間：2021-05-12 18:07:23

　　一、電梯視頻監控

　　電梯作為樓宇的重要密閉型公共區域和上下出入關鍵通道，電梯視頻監控對整個區域的安防工作具有重要作用，是不可缺少的重要一環。電梯視頻監控可實時掌握電梯轎廂內的情況，保障乘客安全。

　　電梯監控視頻傳輸可分為有線和無線兩種。

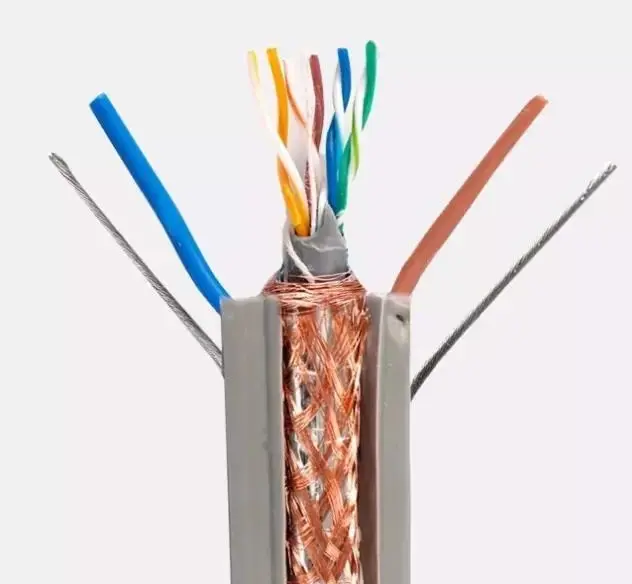

　　有線傳輸：采用的是專業電梯隨行電纜，一般的隨行線纜使用時損耗嚴重，壽命在一到二年之間。高層電梯線纜對抗拉伸強度和電氣參數有較高要求，防止線纜負載自重時拉伸變形導致阻抗不匹配，視頻信號信噪比衰減產生干擾。再次更換新隨行線纜施工困難，施工周期長，而且更換隨行電纜的成本也較高。

　　無線傳輸：無線傳輸采用點對點的方式，轎廂上安裝一個發射點、電梯井端部安裝一個接收點，數據可在電梯轎廂運動時自由傳輸。無線傳輸設備安裝簡單且壽命至少在3年以上，帶寬完全滿足高清監控視頻傳輸。


　　二、如何部署

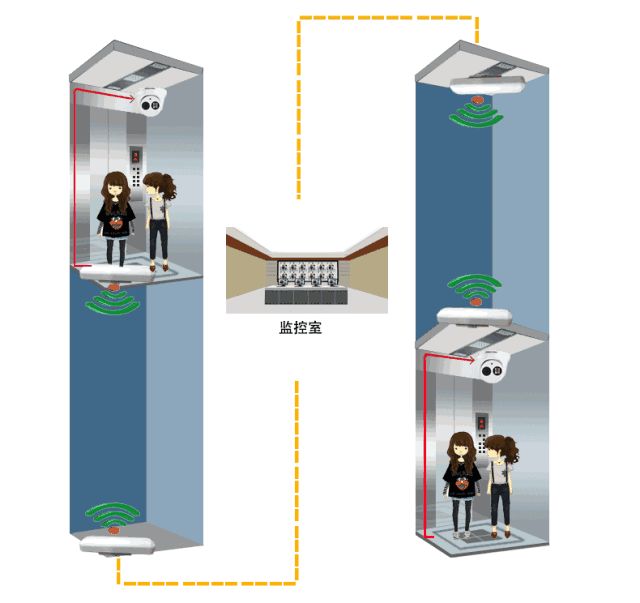

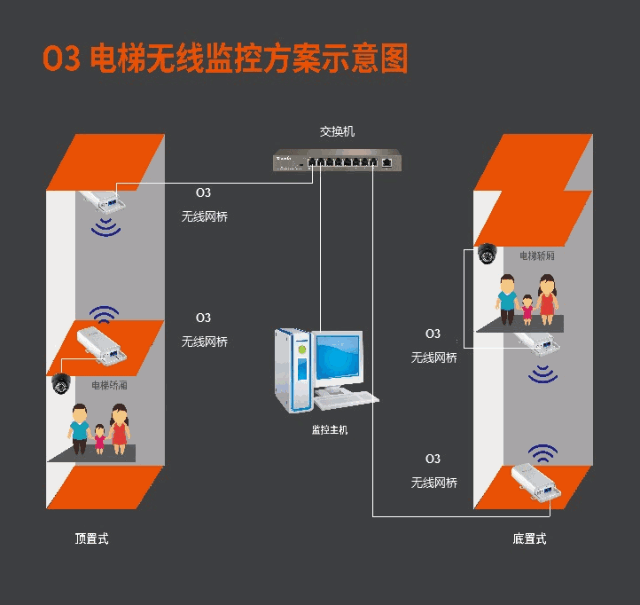

　　電梯井監控視頻無線傳輸有兩種安裝方式。頂置式和底置式，如下圖：


　　頂置式部署適合于監控中心在樓宇頂部，一般情況下都是采用底置式部署方式。


　　值得注意的是，網橋都是有發射端與接收端。

　　三、網橋如何組網?

　　轎廂端的網橋需設置為客戶端模式，這種模式下網橋就相當于一個網卡。把網絡攝像頭的視頻數據從電信號轉變?yōu)闊o線信號。

640 (1).gif

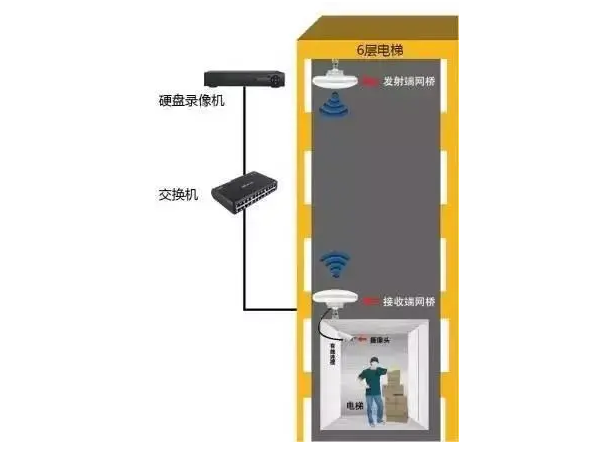

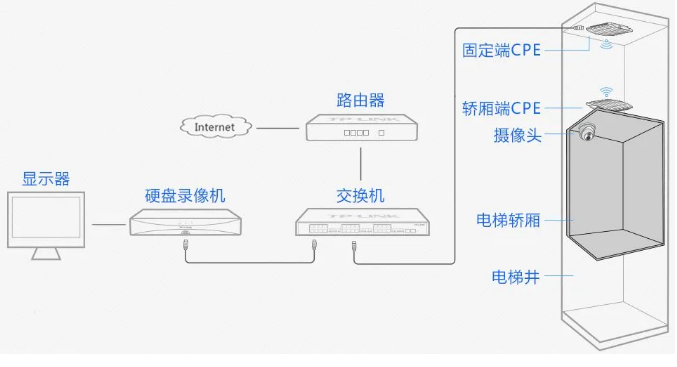

　　組網原理圖：


　　電梯井端部的網橋設置為AP模式，這種模式下網橋與NVR直接通過網線連接，將接收到的無線信號直接轉變?yōu)橛芯€信號傳輸?shù)絅VR。

　　總結成一句話就是：靠近攝像頭端的網橋設置為客戶端模式，靠近NVR端的網橋設置為AP模式。

　　安裝到電梯井之前需要事先將網橋配對好。

　　四、電梯無線監控項目實例

　　上面我們提到了電梯安裝無線網橋的方法，那么這篇我們來看下實例。

　　施工背景：

　　剛接了個電梯安裝監控的項目，一棟大廈，共35層8部電梯，之前安裝的電梯監控都是放線纜。客戶看周邊的幾家做安防的都用一種新產品無線網橋代替網線，也就做無線監控。所以用無線網橋!

　　安裝圖紙：

　　走廊兩邊各4部電梯，兩邊電梯監控安裝方法一模一樣，最終連接到一個總交換機然后到機房!

　　采購安裝：

　　攝像頭：8臺;

　　攝像機電源8個，電源插排8個;

　　硬盤錄像機：1臺;

　　4TB硬盤：一個;

　　無線網橋：8對;

　　24口交換機：1臺;

　　300米網線一箱!

　　四芯單模光纖400米

　　光纖收發器1對

　　核心交換機1臺

　　準備工作：

　　設備都到位，為了做到萬無一失。在店里的時候先把16臺網橋都分開設置了8對。每個網橋分別標記了 發射1，接收1，發射2，接收2……以免混調，都簡單的用攝像頭測試下能否出圖像。再把每個攝像頭都測試過，一切沒有問題。

　　整體安裝：

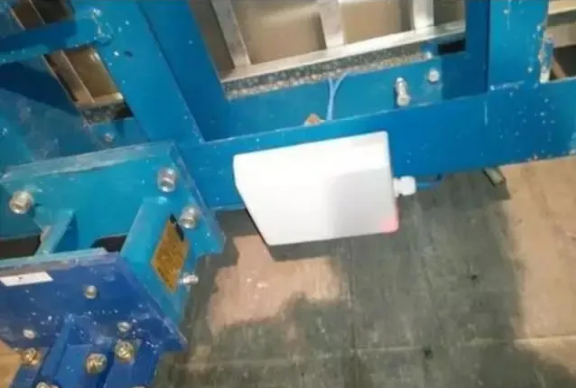

　　常規的攝像頭安裝就不說了。具體說下網橋如何安裝!首先把網橋發射1固定在電梯廂下面，取220V電連接POE電源。POE電源LAN口連接攝像頭，POE口連接網橋。最終如下圖：

　　發射做完之后再把接收1通電連接電腦。

　　連接方式：POE電源通電，POE口連接網橋，LAN口連接電腦。兩個網橋白色面對準，把電梯朝上升。電腦測試攝像頭圖像是否穩定。

　　測試沒問題，即可安裝下一部電梯，方法依舊!

　　最終網橋和攝像頭都安裝好。把所有連接到一個交換機上，然后光纖線拉到機房。
